투명전극과 유연성을 하나로 합한 HYBRID 투명 전극

• 투명전극은 가시광영역의 빛을 88% 이상 투과하는 높은 광투과성과
  도전성(σ≤10 Ωcm)을 갖는 기능성 박막전극으로 디스플레이, 터치스크린,
  차세대 태양전지 등의 주요 소재로 널리 이용되고 있습니다.
• 투명전극 본래의 기능을 기반으로 유연성을 극대화하였습니다.
  (Φ= 0.5mm, 20만회 이상 bending, 저항변화율 ≤ 5%)
  Nabil은 유연성(Flexibility)이 요구되는 모든 제품에 핵심 소재가 됩니다.

Structure

• Nabil은 세계 최초의 금속과 고분자의 혼합 방식(hybrid type) 투명전극으로
  광투과율 88%, 면저항 10 Ω/sq 을 달성하였습니다.
  금속핵 유도층과 메탈의 배위결합을 통해 10nm 초박막 금속층을 형성하였고,
  기능층을 추가하여 투습, 투산소 등 안정성, 신뢰성을 높였습니다.
• 유연성이 확보된 광학용 플라스틱 필름을 기판(substrate)으로 사용합니다.
  PET는 물론 PEN, PI, PC, COP, TAC 등이 이에 해당합니다.
  여기에 고분자화합물을 코팅하고,
  그 위에 메탈을 증착(sputtering)한 후, 맨 위에 보호막/기능층을 입힙니다.

Applications

• Touch Screen Panel
• 투명 LED 광고판
• OLED 디스플레이/조명
• 유기 태양광 발전
• 투명 필름 필터
• 스마트 윈도우

오늘날 우리의 환경은 수많은 전자기기에 둘러싸여 있습니다. 이들 전자기기들이 제대로 작동을 하기 위해서는 동력, 즉 전기가 공급되어야 합니다.
전원으로부터 각각의 전자기기까지, 그리고 그 전자기기의 각 부품에 이르기까지 전기를 전달하는 다양한 방법들이 필요합니다.
특별히, 투명도가 요구되는 디스플레이나 조명, 유리제품 등에서는 전기를 전달하면서도 눈에는 보이지 않는 투명전극이 반드시 필요합니다.
바로 유연투명전극 Nabil이 적용되는 부분입니다.

• 터치 스크린 패널 (Touch Screen Panel)

  핸드폰, 자동입출금기(ATM), POS 시스템, 대형 쇼핑몰의 내부 시설물을 안내해 주는 KIOSK 등, 오늘날 실생활에서 너무나 쉽게 볼 수 있는 포인팅 디바이스입니다. 모니터 화면을 손가락이나 스타일러스 펜으로 터치해서 조작하는데, Digitizer라고 부르기도 합니다.

  사용된 제조 기술에 따라 저항막 방식, 적외선 방식, 정전용량 방식 등으로 나뉘는데, 유연투명전극 Nabil이 절실히 요구되는 분야는 정전용량 방식(Projected Capacitive Type)입니다. 손가락이 표면에 접촉하였을 때의 미세한 전류변화를 감지해 내기 위해서는 아주 낮은 저항의 전극이 절대적으로 필요하기 때문입니다.

  OLED 조명

  OLED조명은 광원의 분포가 균일하여, 기존 백열등이나 LED 전구처럼 점(點)조명이 아닌 면(面)조명으로 불립니다. 또한 발열이 없으며 눈에 자극을 주는 청색광(Blue Light)이 나오지 않는 등 여러가지로 편안한 느낌을 주는 조명 기술입니다. 특히, 유연투명전극 Nabil을 사용하여 OLED 조명을 만들게 되면 종이처럼 휘어지는 초경박 플렉시블 조명이 가능해집니다.

  미래의 조명 환경과 가구 트렌드를 주도할 수 있는 기술이 바로 Nabil에서 시작됩니다.

• 스마트 윈도우

  스마트 윈도우는 환경변화에 따라 유리의 색깔 혹은 투명도가 바뀌는 것을 말합니다. 외부 빛의 변화에 감응하는 방식(Photochromic)이나 열의 변화에 반응하는 방식(Thermochromic)과 같은 Passive 방식도 있지만, 유연투명전극이 요구되는 분야는 전압이 걸리면 빛의 투과성을 변화시키거나 색깔을 바꾸는 Active 방식입니다. 이 Active 방식 중 PDLC(Polymer Dispersed Liquid Crystal) 기술은 두 장의 전극 사이에 액정을 넣어, 전압이 없는 평상시에는 액정 분자의 방향이 불규칙해서 유리가 불투명하지만, 전압을 가하면 액정의 방향이 가지런하게 되고 이에 따라 굴절률이 일치하여 투명한 상태가 됩니다.

  또 다른 방식인 EC (Electrochromic) 기술은, 두 면의 투명전극 사이에 전기 발색 화합물을 채운 후 전기를 공급하면 전기 화학적 반응을 거치면서 원래의 색에서 다른 색깔로 바뀌게 됩니다. 이 반응은 가역적이어서 전기 공급을 끊으면 색깔이 없어져서 원래의 유리색으로 돌아옵니다. 우리 생활에서 볼 수 있는 예로는 승용차의 룸미러가 이를 응용한 제품으로, 야간 주행을 할 때 자동으로 거울을 어둡게 하여 뒷 차 헤드라이트가 비치는 정도를 낮춰줍니다

• 차열필름

  나빌에 사용된 금속인 은(Ag, Silver)은 원적외선을 차단하는 효과가 뛰어납니다. 이런 물리적 현상을 활용하여 디스플레이나 다른 열원(Heat Source)로부터 열을 차단하는 기능성 필름을 개발하였습니다. 전기가 통하는 전극으로서의 기능이 아니라 열을 내는 전자기기, 또는 외부 온도로부터 실내의 온도를 낮추는 자동차 유리의 겉면에 부착하기 위하여 내 지문성(Anti-Fingerprint)이나 반사 방지(Anti-Reflection) 등 더 특수한 기능이 요구됩니다.
  이에 나빌 차열필름에는 시인성 향상을 위한 세계 최고 수준의 초저반사 기능까지 더하게 되었습니다.

  같은 금속인 은을 사용하는 은나노와이어(AgNW)나 기존의 투명전극인 ITO에 비해 원적외선 차단율이 월등히 높습니다.

  열원 위에 세 가지 다른 필름을 얹어서 열화상 카메라로 촬영하면 차열효과의 차이가 뚜렷하게 보입니다.

  필름제조사	표면반사율(550nm, %)
  일본 P社	1.05
  일본 T社	0.44
  일본 D社	0.25
  MSWAY	0.22

  초저반사 필름 분야에서 세계적으로 유명한 일본 제품에 비해서도 반사율이 결코 뒤지지 않습니다.

  흑경(black mirror) 실험을 해 보면 엠에스웨이의 낮은 표면 반사율이 시각적으로 잘 드러납니다.
  즉, 아무 것도 처리하지 않은 PET 필름에 비해, 엠에스웨이의 제품은 일부 하이라이트 부분을 제외하고는 완전히 검은색으로 나타나서 반사시키는 것이 거의 없다는 것을 알 수 있습니다.

• Specifications of NABIL

  특성		실험 방법		단위	사양
  광투과도	550nm	Transmittance mode NDK, SD-4000	SCI, D65	%	≥ 90
  	400-700nm				≥ 90
  면 저항		Four-point probe measurement		Ω/ㅁ	≤ 10
  헤이즈		Haze meter, NDH 7000		%	≤ 1
  면 반사율	550nm	Reflectance mode NDK, SD-4000	SCI, D65	%	≤ 0.22
  색차	a*	Reflectance mode NDK, SD-4000	SCI, D65	-	-1 ≤ a* ≤ 1
  	b*			-	-1 ≤ b* ≤ 1
  연필 경도		KS M ISO 15184 ASTM D3360, 500g		-	≥ 2H
  내마모성		Steel Wool #0000, 200g		-	ΔHaze ≤ 5%
  부착성		ASTM D3359, Cross-cut test		-	5B
  안정성		온도 85℃, 습도 85%, 168 시간		-	ΔT,R ≤ 5%
  유연성		굽힘 횟수: 2x105 이상, 곡률 반경 0.5mm		-	ΔR ≤ 5%

  T : Transmittance / R : Resistance

Press

• •

    세계적 학술지인
    'Nature' 자매지 게재

  •

    세계적 과학전문지
    Energy & Environmental Science에 실린 논문

• •

    산업뉴스 in
    2020. 5. 29.

  •

    YTN NEWS
    2015. 3. 19.

  •

    YTN 황금나침반 중
    "기술자들"

•
  • 전자신문
    2021.03.21
  • 전자신문
    2020.12.14
  • 국민일보
    2020.11.25
  • 매일경제
    2020.07.23
  • 머니투데이
    2020.05.21
  • 대한민국 정책브리핑
    2020.05.21
  • 이데일리
    2020.04.09
  • 디지털데일리
    2020.03.23
  • 테크월드
    2020.01.21
  • 매일경제
    2019.12.11
  • 매일경제
    2018.01.22

Patents

•

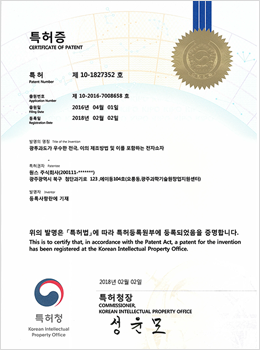

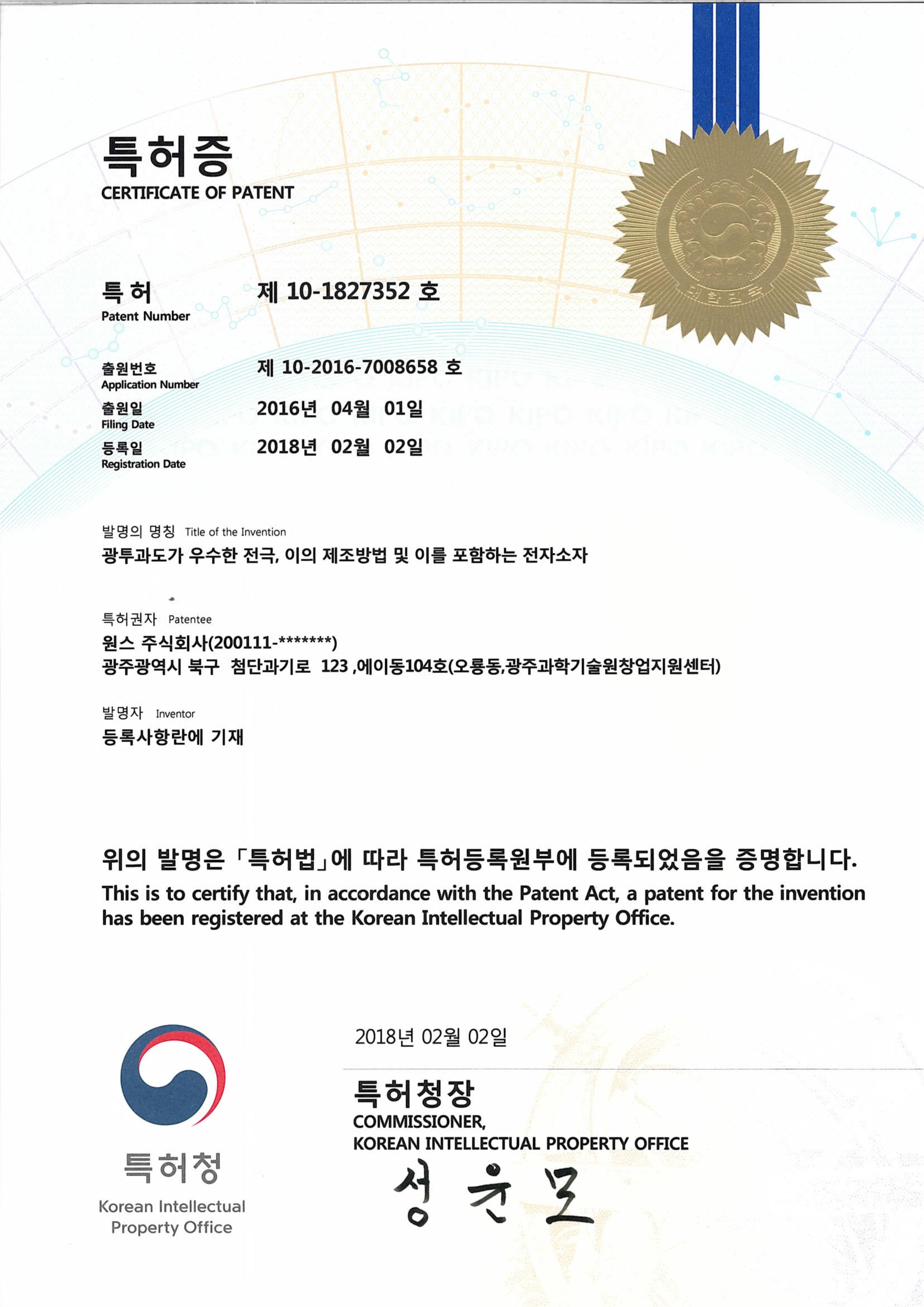

  한국

•

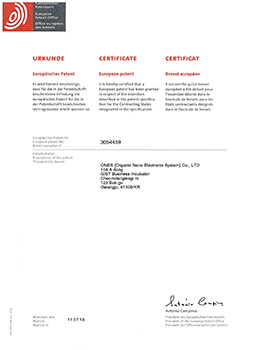

  유럽연합

•

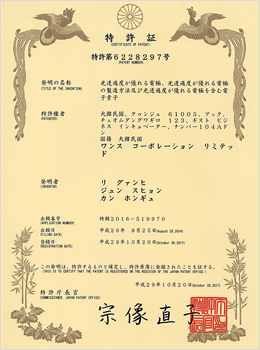

  일본

•

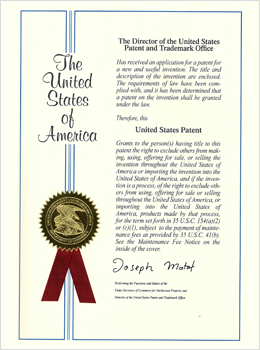

  미국

•

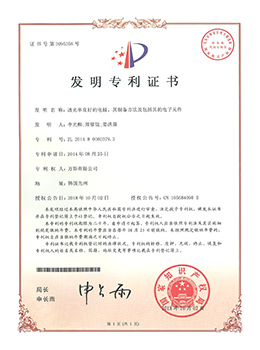

  중국

•


  한국

•


  유럽연합

•


  일본

•


  미국

•


  중국

팝업 닫기

Brand Name

• 유연투명전극 나빌(Nabil)은 한국의 대표적인 시인 조지훈의 시 승무(僧舞)에서 따 왔습니다.
• "얇은 사 하이얀 고깔은, 고이 접어서 나빌레라"
• 여기서 "나빌레라"는 "나비와 같다"는 뜻을 지닌 시적 표현입니다.
  투명전극이 가진 유연한 특성, 낮은 저항[= 가벼움]의 의미를 담아, 듣기에도 좋고 부르기에도 좋은 이름으로 축약한 표현이 바로 Nabil입니다.
  참고로 영어로 Nabil은 사람 이름이며, 그 의미는 아랍계 어원으로 "고귀한 (noble)"이란 뜻 입니다.
